Datasheet AP4310A (Diodes) - 6
| Fabricante | Diodes |
| Descripción | Dual Op Amp and Voltage Reference |
| Páginas / Página | 8 / 6 — A Product Line of. Diodes Incorporated. AP4310A. Package Outline … |
| Formato / tamaño de archivo | PDF / 504 Kb |
| Idioma del documento | Inglés |
A Product Line of. Diodes Incorporated. AP4310A. Package Outline Dimensions. (1) Package Type: SO-8. www.diodes.com
Línea de modelo para esta hoja de datos
Versión de texto del documento

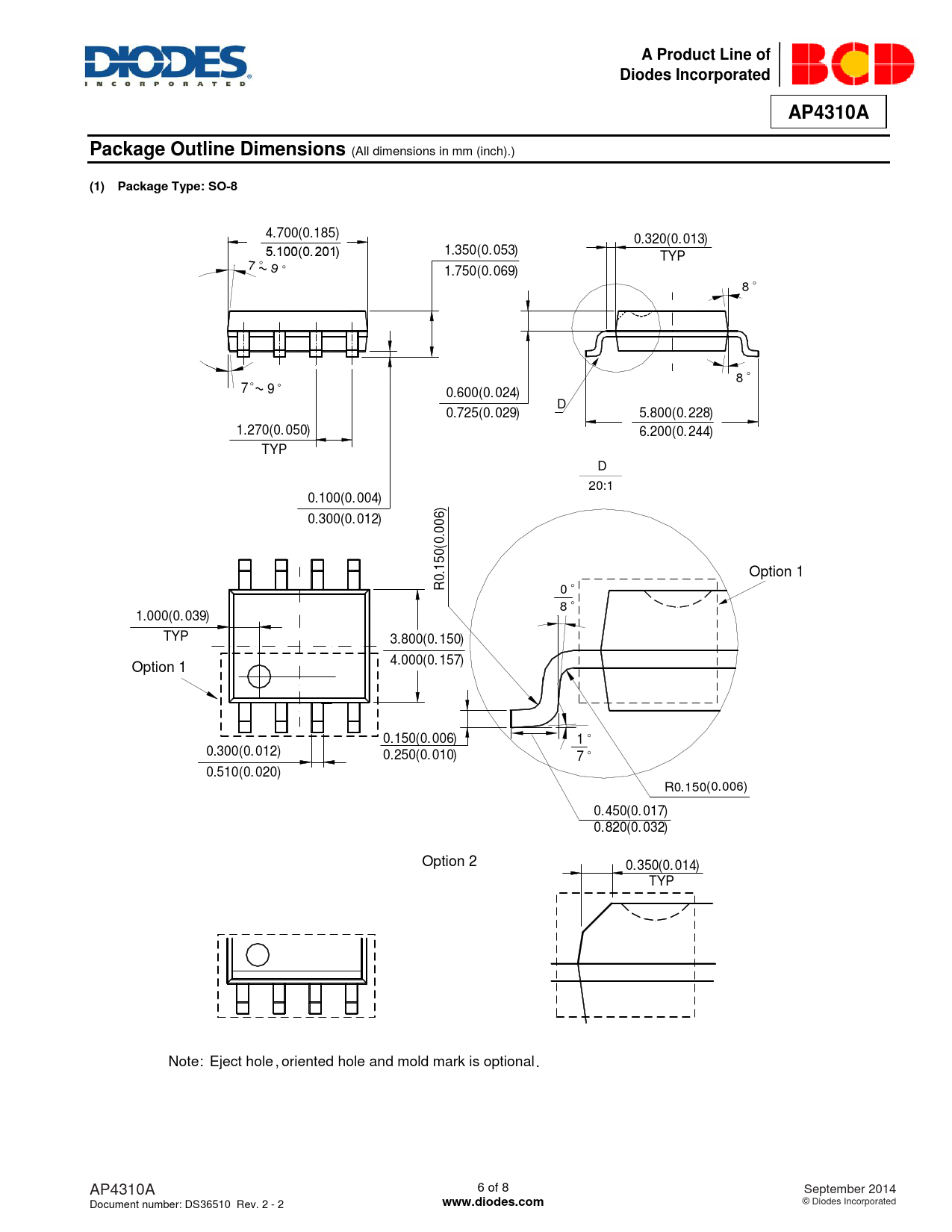

A Product Line of Diodes Incorporated AP4310A Package Outline Dimensions
(All dimensions in mm (inch).)
(1) Package Type: SO-8
4.700(0.185) 0.320(0. 013) 5.100(0.201) 1.350(0. 053) TYP 7 ° ~ 9° 1.750(0. 069) 8 ° 8 ° 7° ~ 9° 0.600(0. 024) D 0.725(0. 029) 5.800(0. 228) 1.270(0. 050) 6.200(0. 244) TYP D 20:1 0.100(0. 004) 6 0.300(0. 012) 0 .0 (0 0 5 .1 0 Option 1 R 0 ° 8 ° 1.000(0. 039) TYP 3.800(0. 150) 4.000(0. 157) Option 1 0.150(0. 006) 1 ° 0.300(0. 012) 0.250(0. 010) 7 ° 0.510(0. 020) R0.150(0.006) 0.450(0. 017) 0.820(0. 032) Option 2 0.350(0. 014) TYP Note: Eject hole , oriented hole and mold mark is optional .
AP4310A 6 of 8 September 2014 Document number: DS36510 Rev. 2 - 2
www.diodes.com
© Diodes Incorporated
