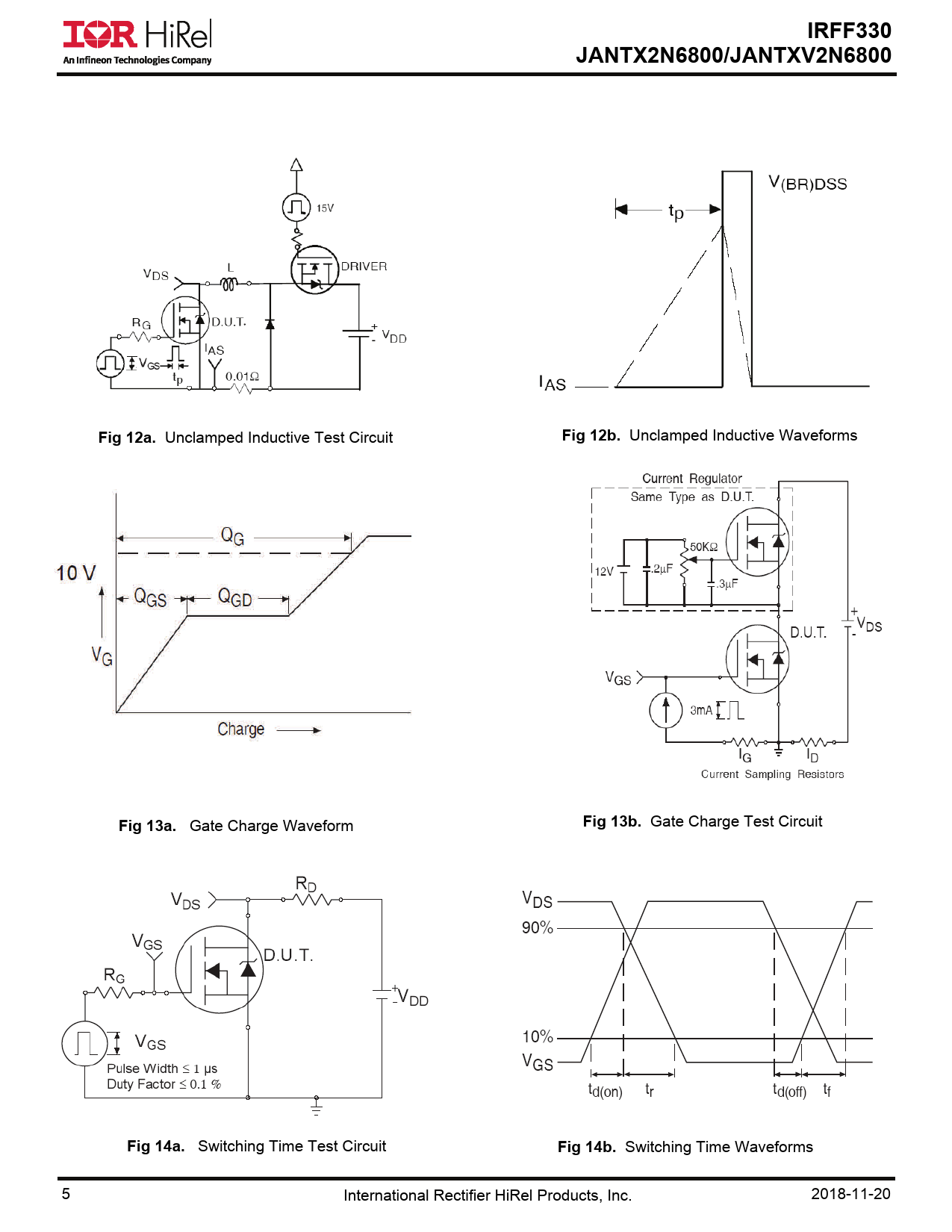

IRFF330. JANTX2N6800/JANTXV2N6800. Fig 12a. Fig 12b. Fig 13b. Fig 13a. Fig 14a. Fig 14b
Línea de modelo para esta hoja de datos
Versión de texto del documento
IRFF330 JANTX2N6800/JANTXV2N6800 Fig 12a.
Unclamped Inductive Test Circuit
Fig 12b.
Unclamped Inductive Waveforms
Fig 13b.
Gate Charge Test Circuit
Fig 13a.
Gate Charge Waveform
Fig 14a.
Switching Time Test Circuit
Fig 14b.
Switching Time Waveforms 5 International Rectifier HiRel Products, Inc. 2018-11-20
Unclamped Inductive Test Circuit
Fig 12b.
Unclamped Inductive Waveforms
Fig 13b.
Gate Charge Test Circuit
Fig 13a.
Gate Charge Waveform
Fig 14a.
Switching Time Test Circuit
Fig 14b.
Switching Time Waveforms 5 International Rectifier HiRel Products, Inc. 2018-11-20
