Datasheet BUZ71 (STMicroelectronics) - 7
| Fabricante | STMicroelectronics |
| Descripción | N - CHANNEL 50V - 0.085Ω - 17A TO-220 STripFET POWER MOSFET |
| Páginas / Página | 8 / 7 — BUZ71. TO-220 MECHANICAL DATA. inch. DIM. MIN. TYP. MAX |
| Formato / tamaño de archivo | PDF / 89 Kb |
| Idioma del documento | Inglés |
BUZ71. TO-220 MECHANICAL DATA. inch. DIM. MIN. TYP. MAX
Línea de modelo para esta hoja de datos
Versión de texto del documento

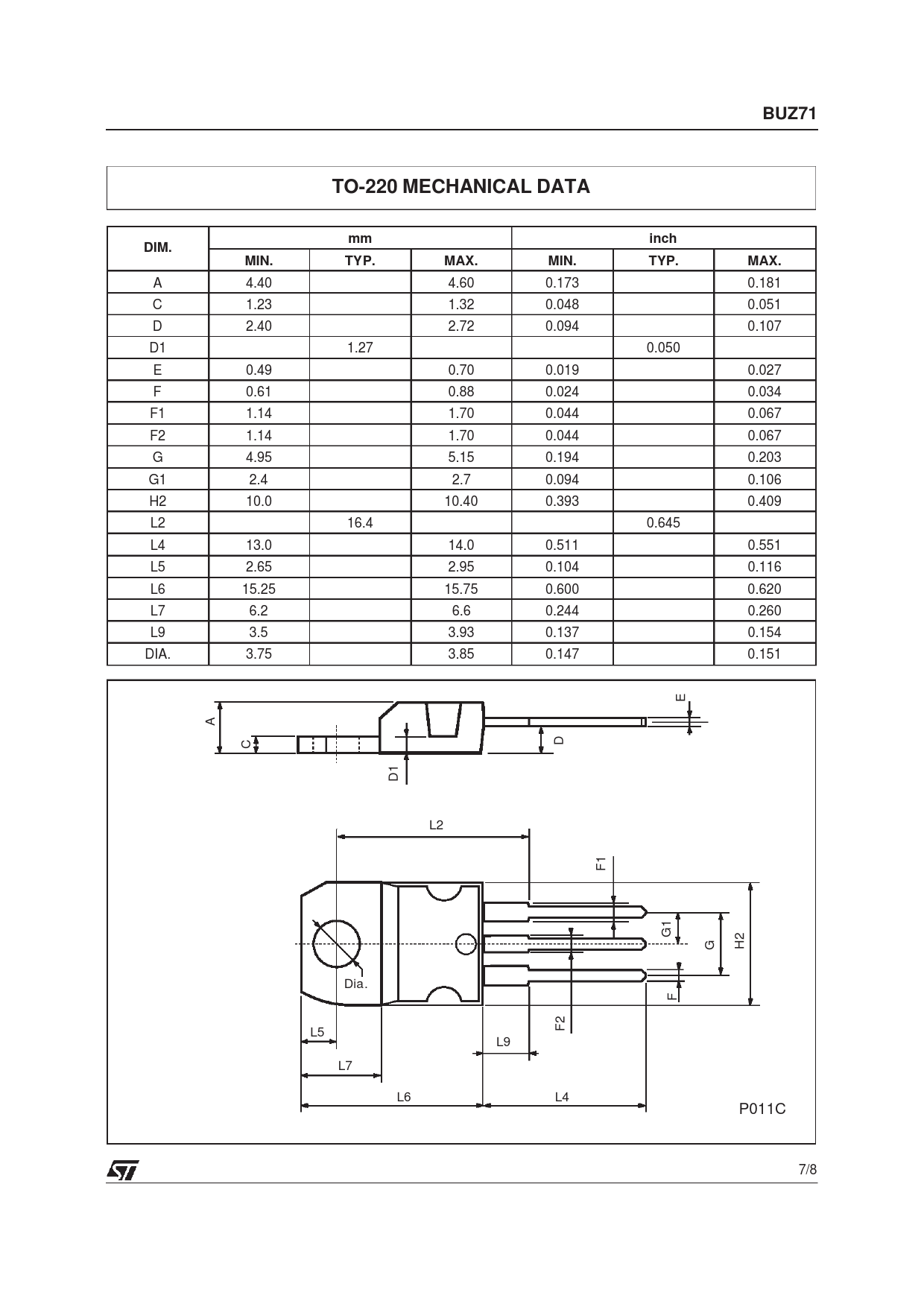

BUZ71 TO-220 MECHANICAL DATA mm inch DIM. MIN. TYP. MAX. MIN. TYP. MAX.
A 4.40 4.60 0.173 0.181 C 1.23 1.32 0.048 0.051 D 2.40 2.72 0.094 0.107 D1 1.27 0.050 E 0.49 0.70 0.019 0.027 F 0.61 0.88 0.024 0.034 F1 1.14 1.70 0.044 0.067 F2 1.14 1.70 0.044 0.067 G 4.95 5.15 0.194 0.203 G1 2.4 2.7 0.094 0.106 H2 10.0 10.40 0.393 0.409 L2 16.4 0.645 L4 13.0 14.0 0.511 0.551 L5 2.65 2.95 0.104 0.116 L6 15.25 15.75 0.600 0.620 L7 6.2 6.6 0.244 0.260 L9 3.5 3.93 0.137 0.154 DIA. 3.75 3.85 0.147 0.151 E A C D D1 L2 F1 G1 G H2 Dia. F L5 F2 L9 L7 L6 L4 P011C 7/8
A 4.40 4.60 0.173 0.181 C 1.23 1.32 0.048 0.051 D 2.40 2.72 0.094 0.107 D1 1.27 0.050 E 0.49 0.70 0.019 0.027 F 0.61 0.88 0.024 0.034 F1 1.14 1.70 0.044 0.067 F2 1.14 1.70 0.044 0.067 G 4.95 5.15 0.194 0.203 G1 2.4 2.7 0.094 0.106 H2 10.0 10.40 0.393 0.409 L2 16.4 0.645 L4 13.0 14.0 0.511 0.551 L5 2.65 2.95 0.104 0.116 L6 15.25 15.75 0.600 0.620 L7 6.2 6.6 0.244 0.260 L9 3.5 3.93 0.137 0.154 DIA. 3.75 3.85 0.147 0.151 E A C D D1 L2 F1 G1 G H2 Dia. F L5 F2 L9 L7 L6 L4 P011C 7/8
