Datasheet R1525x for Consumer Applications (Ricoh) - 2

FabricanteRicoh
DescripciónHigh Noise Immunity Low Supply Current 42V Input 200mA Voltage Regulator
Páginas / Página29 / 2 — R1525x. SELECTION GUIDE. Selection Guide. Quantity. Product Name. …
Formato / tamaño de archivoPDF / 2.2 Mb
Idioma del documentoInglés

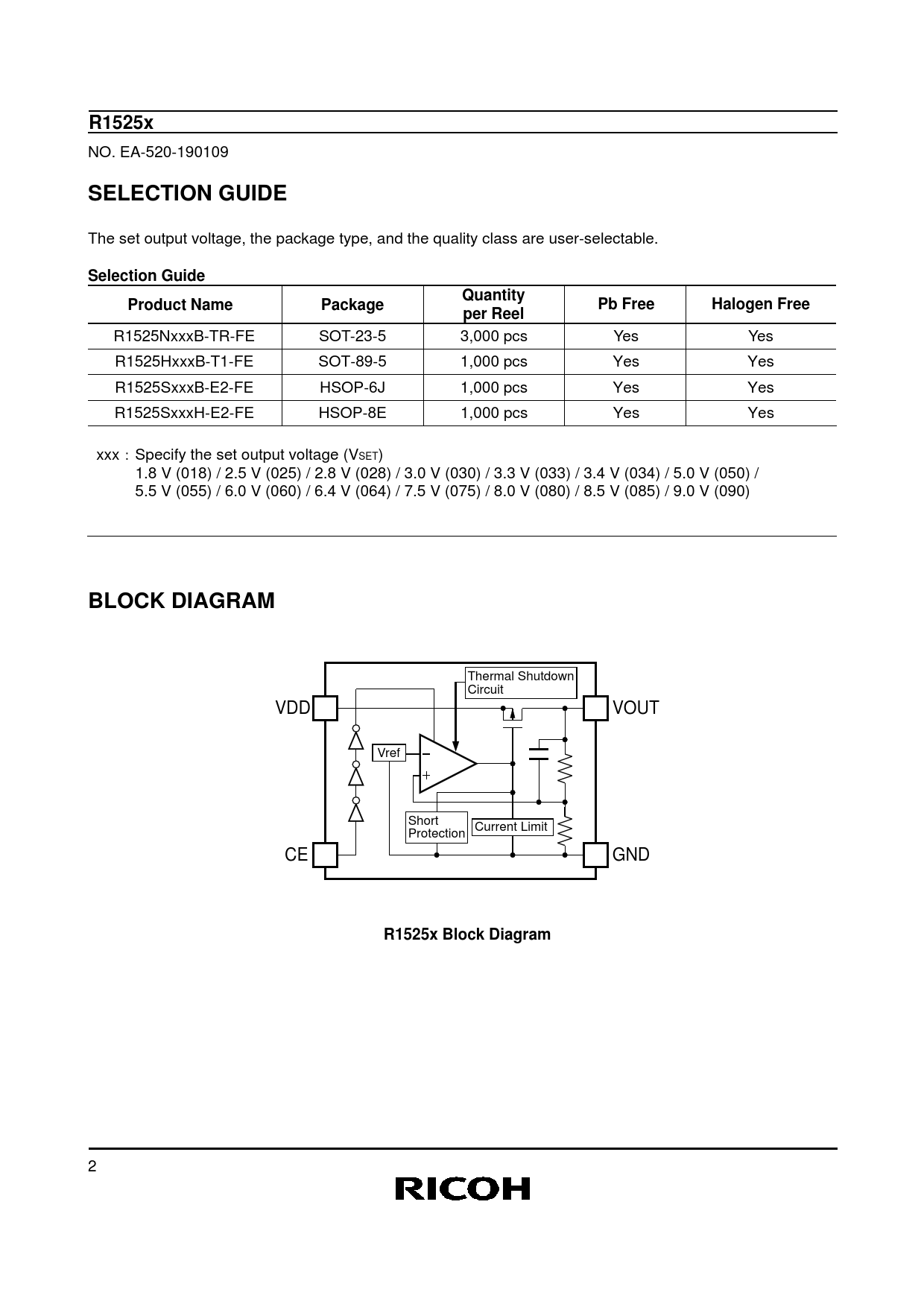

R1525x. SELECTION GUIDE. Selection Guide. Quantity. Product Name. Package. Pb Free. Halogen Free. per Reel. BLOCK DIAGRAM

R1525x SELECTION GUIDE Selection Guide Quantity Product Name Package Pb Free Halogen Free per Reel BLOCK DIAGRAM

Línea de modelo para esta hoja de datos

R1525

Versión de texto del documento

R1525x
NO. EA-520-190109
SELECTION GUIDE
The set output voltage, the package type, and the quality class are user-selectable.
Selection Guide Quantity Product Name Package Pb Free Halogen Free per Reel
R1525NxxxB-TR-FE SOT-23-5 3,000 pcs Yes Yes R1525HxxxB-T1-FE SOT-89-5 1,000 pcs Yes Yes R1525SxxxB-E2-FE HSOP-6J 1,000 pcs Yes Yes R1525SxxxH-E2-FE HSOP-8E 1,000 pcs Yes Yes xxx：Specify the set output voltage (VSET) 1.8 V (018) / 2.5 V (025) / 2.8 V (028) / 3.0 V (030) / 3.3 V (033) / 3.4 V (034) / 5.0 V (050) / 5.5 V (055) / 6.0 V (060) / 6.4 V (064) / 7.5 V (075) / 8.0 V (080) / 8.5 V (085) / 9.0 V (090)
BLOCK DIAGRAM
Thermal Shutdown Circuit VDD VOUT Vref Short Current Limit Protection CE GND
R1525x Block Diagram
2
