Datasheet FGD4536 (ON Semiconductor) - 7
| Fabricante | ON Semiconductor |
| Descripción | 360 V PDP Trench IGBT |
| Páginas / Página | 9 / 7 — FGD4536. Typical Performance Characteristics. Figure 18.Transient Thermal … |
| Formato / tamaño de archivo | PDF / 1.3 Mb |
| Idioma del documento | Inglés |

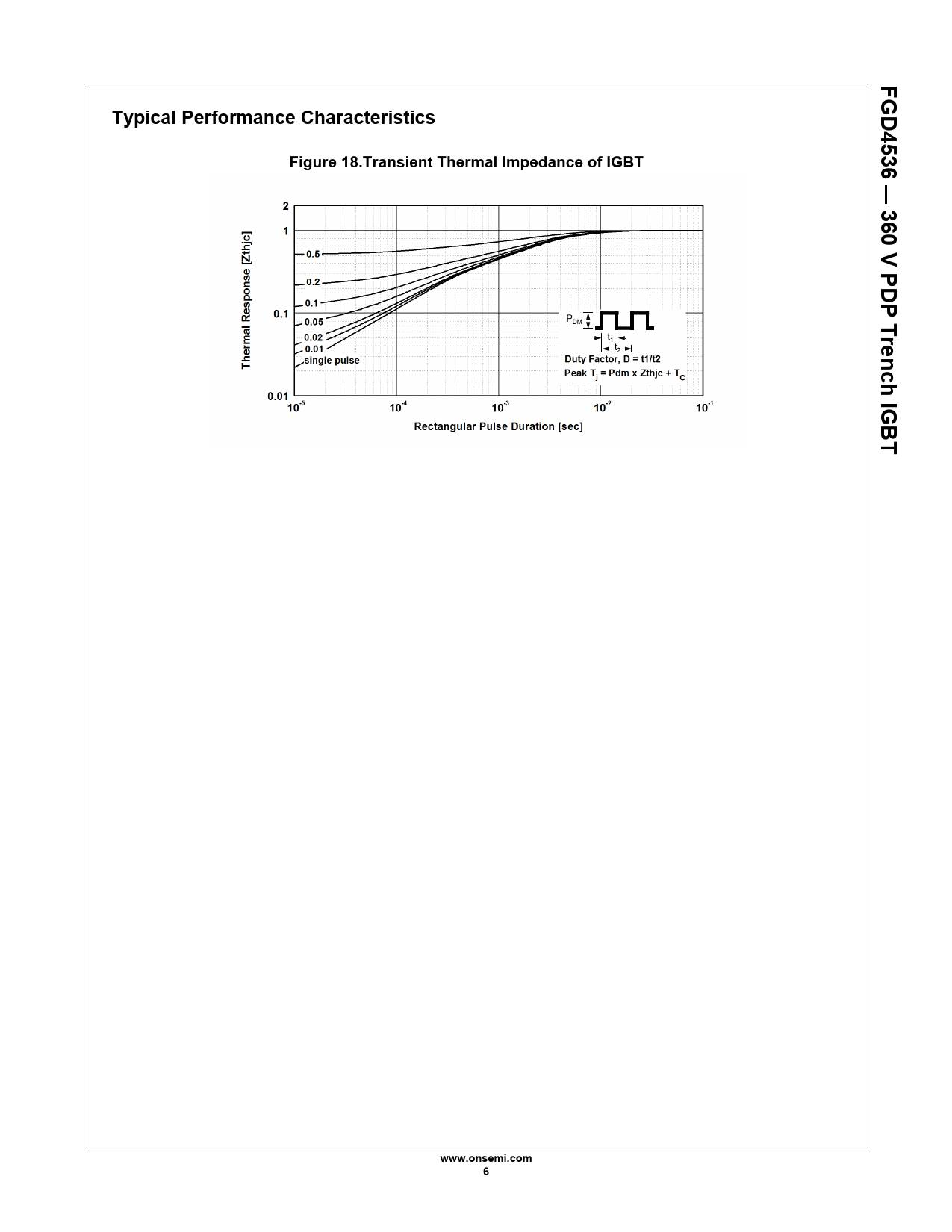

FGD4536. Typical Performance Characteristics. Figure 18.Transient Thermal Impedance of IGBT. — 360 V PDP Trench IGBT
Línea de modelo para esta hoja de datos
Versión de texto del documento
FGD4536 Typical Performance Characteristics Figure 18.Transient Thermal Impedance of IGBT — 360 V PDP Trench IGBT
PDM t1t2
www.onsemi.com 6
Document Outline FGD4536 360 V PDP Trench IGBT 360 V ± 30 V 220 A 125 W 50 W -55 to +150 oC -55 to +150 oC - 1.0 oC/W - 62.5 oC/W FGD4536 FGD4536TM TO252(D-PAK) 380 mm 16 mm - FGD4536 FGD4536TM_F065 TO252(D-PAK) 380 mm 16 mm - - - V - 100 mA - ±400 nA 3.3 4.0 V 1.19 - V 1295 - pF 56 - pF 43 - pF 5 - ns 20 - ns 41 - ns 182 - ns 5 - ns 21 - ns 43 - ns 249 - ns 47 - nC 5.4 - nC 15 - nC
