Datasheet FHX35LG (Eudyna Devices) - 2
| Fabricante | Eudyna Devices |
| Descripción | Super Low Noise HEMT |
| Páginas / Página | 6 / 2 — FHX35LG Super Low Noise HEMT. POWER DERATING CURVE. DRAIN CURRENT vs. … |
| Formato / tamaño de archivo | PDF / 97 Kb |
| Idioma del documento | Inglés |

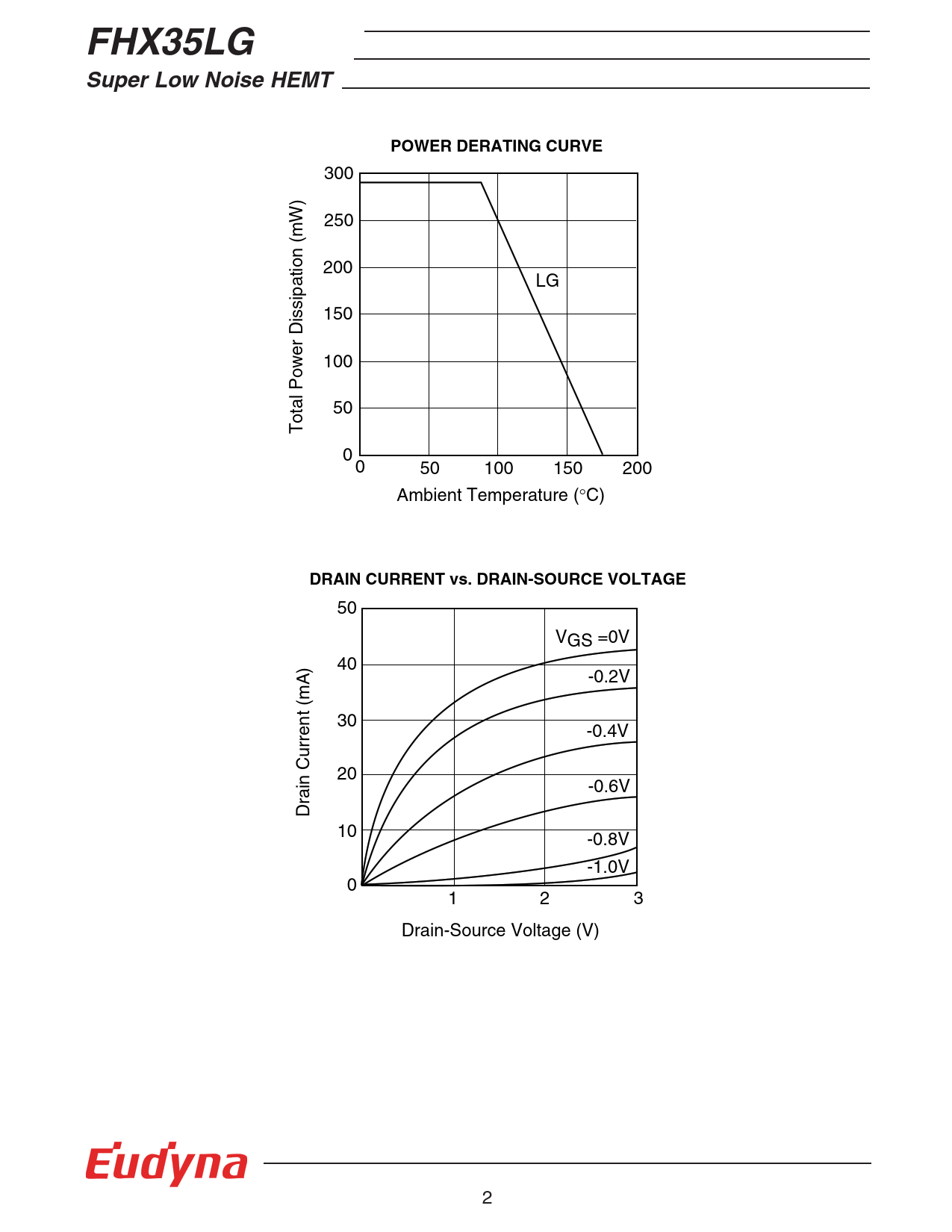

FHX35LG Super Low Noise HEMT. POWER DERATING CURVE. DRAIN CURRENT vs. DRAIN-SOURCE VOLTAGE
Línea de modelo para esta hoja de datos
Versión de texto del documento
FHX35LG Super Low Noise HEMT POWER DERATING CURVE
300 250 200 LG 150 100 50 Total Power Dissipation (mW) 0 0 50 100 150 200 Ambient Temperature (°C)
DRAIN CURRENT vs. DRAIN-SOURCE VOLTAGE
50 VGS =0V 40 -0.2V 30 -0.4V 20 -0.6V Drain Current (mA) 10 -0.8V -1.0V 0 1 2 3 Drain-Source Voltage (V) 2
300 250 200 LG 150 100 50 Total Power Dissipation (mW) 0 0 50 100 150 200 Ambient Temperature (°C)
DRAIN CURRENT vs. DRAIN-SOURCE VOLTAGE
50 VGS =0V 40 -0.2V 30 -0.4V 20 -0.6V Drain Current (mA) 10 -0.8V -1.0V 0 1 2 3 Drain-Source Voltage (V) 2
