Datasheet GV-80 (Dushihuo)

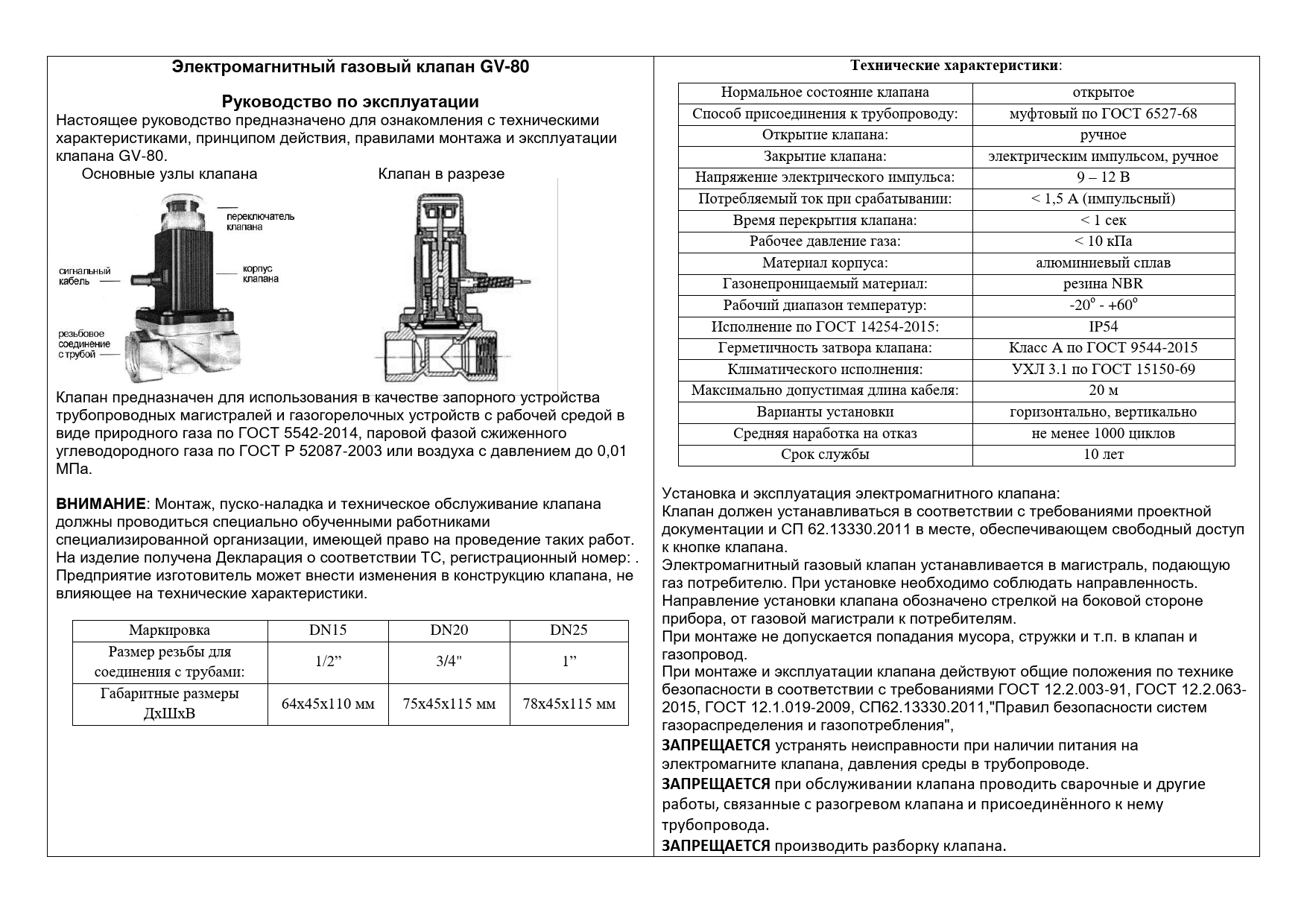

Электромагнитный газовый клапан GV-80 Технические характеристики
:
Руководство по эксплуатации
Нормальное состояние клапана открытое Настоящее руководство предназначено для ознакомления с техническими Способ присоединения к трубопроводу: муфтовый по ГОСТ 6527-68 характеристиками, принципом действия, правилами монтажа и эксплуатации Открытие клапана: ручное клапана GV-80. Закрытие клапана: электрическим импульсом, ручное Основные узлы клапана Клапан в разрезе Напряжение электрического импульса: 9 – 12 В Потребляемый ток при срабатывании: < 1,5 А (импульсный) Время перекрытия клапана: < 1 сек Рабочее давление газа: < 10 кПа Материал корпуса: алюминиевый сплав Газонепроницаемый материал: резина NBR Рабочий диапазон температур: -20о - +60о Исполнение по ГОСТ 14254-2015: IP54 Герметичность затвора клапана: Класс А по ГОСТ 9544-2015 Климатического исполнения: УХЛ 3.1 по ГОСТ 15150-69 Клапан предназначен для использования в качестве запорного устройства Максимально допустимая длина кабеля: 20 м трубопроводных магистралей и газогорелочных устройств с рабочей средой в Варианты установки горизонтально, вертикально виде природного газа по ГОСТ 5542-2014, паровой фазой сжиженного Средняя наработка на отказ не менее 1000 циклов углеводородного газа по ГОСТ Р 52087-2003 или воздуха с давлением до 0,01 Срок службы 10 лет МПа. Установка и эксплуатация электромагнитного клапана:
ВНИМАНИЕ
: Монтаж, пуско-наладка и техническое обслуживание клапана Клапан должен устанавливаться в соответствии с требованиями проектной должны проводиться специально обученными работниками документации и СП 62.13330.2011 в месте, обеспечивающем свободный доступ специализированной организации, имеющей право на проведение таких работ. к кнопке клапана. На изделие получена Декларация о соответствии ТС, регистрационный номер: . Электромагнитный газовый клапан устанавливается в магистраль, подающую Предприятие изготовитель может внести изменения в конструкцию клапана, не газ потребителю. При установке необходимо соблюдать направленность. влияющее на технические характеристики. Направление установки клапана обозначено стрелкой на боковой стороне прибора, от газовой магистрали к потребителям. Маркировка DN15 DN20 DN25 При монтаже не допускается попадания мусора, стружки и т.п. в клапан и Размер резьбы для 1/2” газопровод. 3/4" 1” соединения с трубами: При монтаже и эксплуатации клапана действуют общие положения по технике Габаритные размеры безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063- 64х45х110 мм 75х45х115 мм 78х45х115 мм ДхШхВ 2015, ГОСТ 12.1.019 -2009, СП62.13330.2011,"Правил безопасности систем газораспределения и газопотребления",
ЗАПРЕЩАЕТСЯ
устранять неисправности при наличии питания на электромагните клапана, давления среды в трубопроводе.
ЗАПРЕЩАЕТСЯ
при обслуживании клапана проводить сварочные и другие работы, связанные с разогревом клапана и присоединённого к нему трубопровода.
ЗАПРЕЩАЕТСЯ
производить разборку клапана.
