Application Note 826. RECOMMENDED MINIMUM PADS FOR SC-70: 3-Lead
Línea de modelo para esta hoja de datos
Versión de texto del documento
Application Note 826
Vishay Siliconix

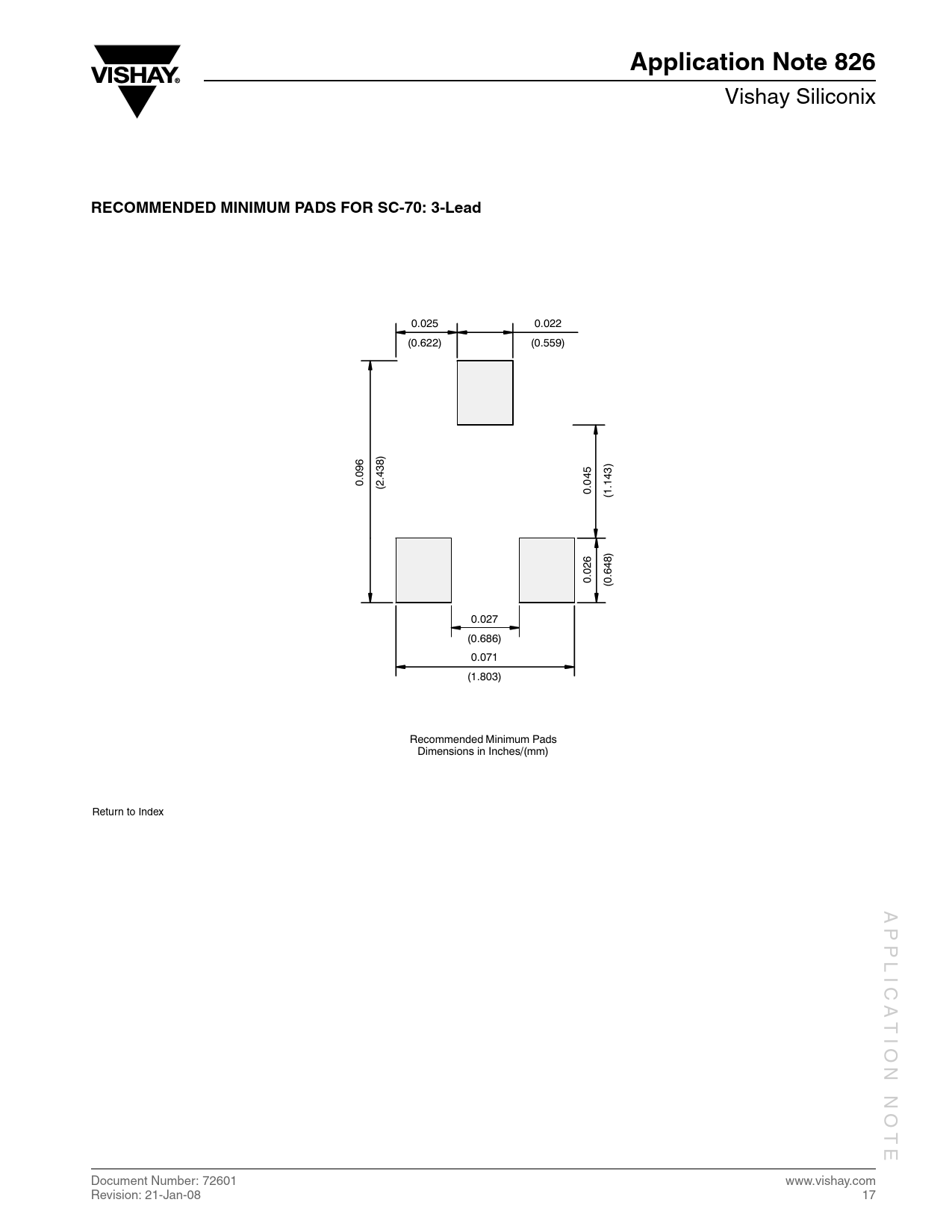

RECOMMENDED MINIMUM PADS FOR SC-70: 3-Lead
0.025 0.022 (0.622) (0.559) 0.096 (2.438) 0.045 (1.143) 0.026 (0.648) 0.027 (0.686) 0.071 (1.803) Recommended Minimum Pads Dimensions in Inches/(mm) Return to Index Return to Index APPLICATION NOTE Document Number: 72601 www.vishay.com Revision: 21-Jan-08 17
Vishay Siliconix
RECOMMENDED MINIMUM PADS FOR SC-70: 3-Lead
0.025 0.022 (0.622) (0.559) 0.096 (2.438) 0.045 (1.143) 0.026 (0.648) 0.027 (0.686) 0.071 (1.803) Recommended Minimum Pads Dimensions in Inches/(mm) Return to Index Return to Index APPLICATION NOTE Document Number: 72601 www.vishay.com Revision: 21-Jan-08 17
