4. Указания по применению и эксплуатации 4.1. Типовая схема включения

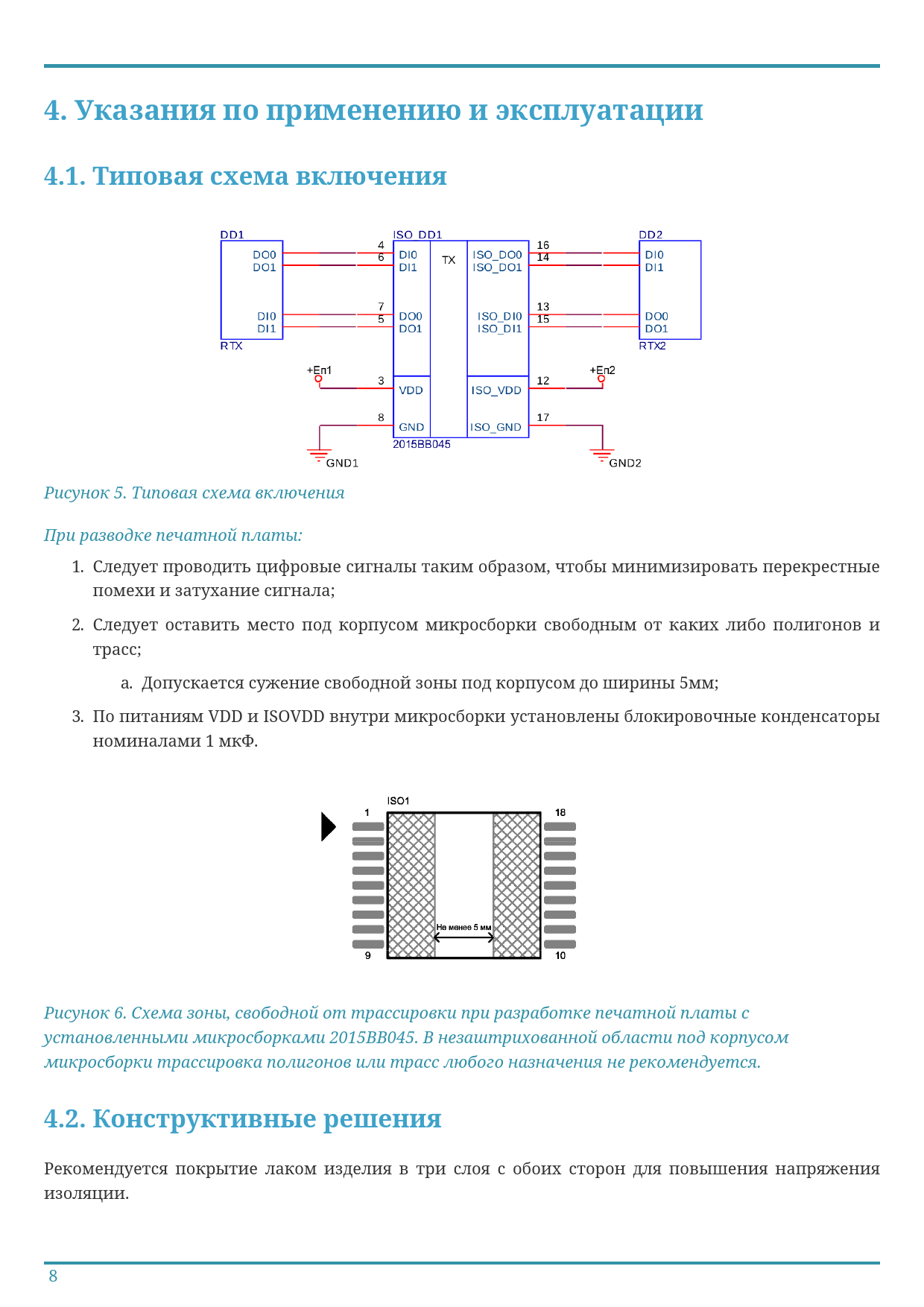

Рисунок 5. Типовая схема включения При разводке печатной платы: 1. Следует проводить цифровые сигналы таким образом, чтобы минимизировать перекрестные помехи и затухание сигнала; 2. Следует оставить место под корпусом микросборки свободным от каких либо полигонов и трасс; a. Допускается сужение свободной зоны под корпусом до ширины 5мм; 3. По питаниям VDD и ISOVDD внутри микросборки установлены блокировочные конденсаторы номиналами 1 мкФ. Рисунок 6. Схема зоны, свободной от трассировки при разработке печатной платы с установленными микросборками 2015ВВ045. В незаштрихованной области под корпусом микросборки трассировка полигонов или трасс любого назначения не рекомендуется.
4.2. Конструктивные решения
Рекомендуется покрытие лаком изделия в три слоя с обоих сторон для повышения напряжения изоляции. 8 Document Outline Микросборка двухканальная гальванической развязки цифровых сигналов 2015ВВ045 : 1.0 Оглавление 1. Общие положения 1.1. Функциональное назначение 1.2. Область применения 1.3. Технические условия 2. Описание работы 3. Основные параметры 3.1. Рабочий диапазон 3.2. Электрические параметры 3.3. Назначение выводов и их описание 3.4. Конструктивное исполнение 4. Указания по применению и эксплуатации 4.1. Типовая схема включения 4.2. Конструктивные решения 5. Справочная информация 5.1. Условное графическое обозначение 5.2. Отладочная плата 6. Обратная связь 7. Лист изменений
