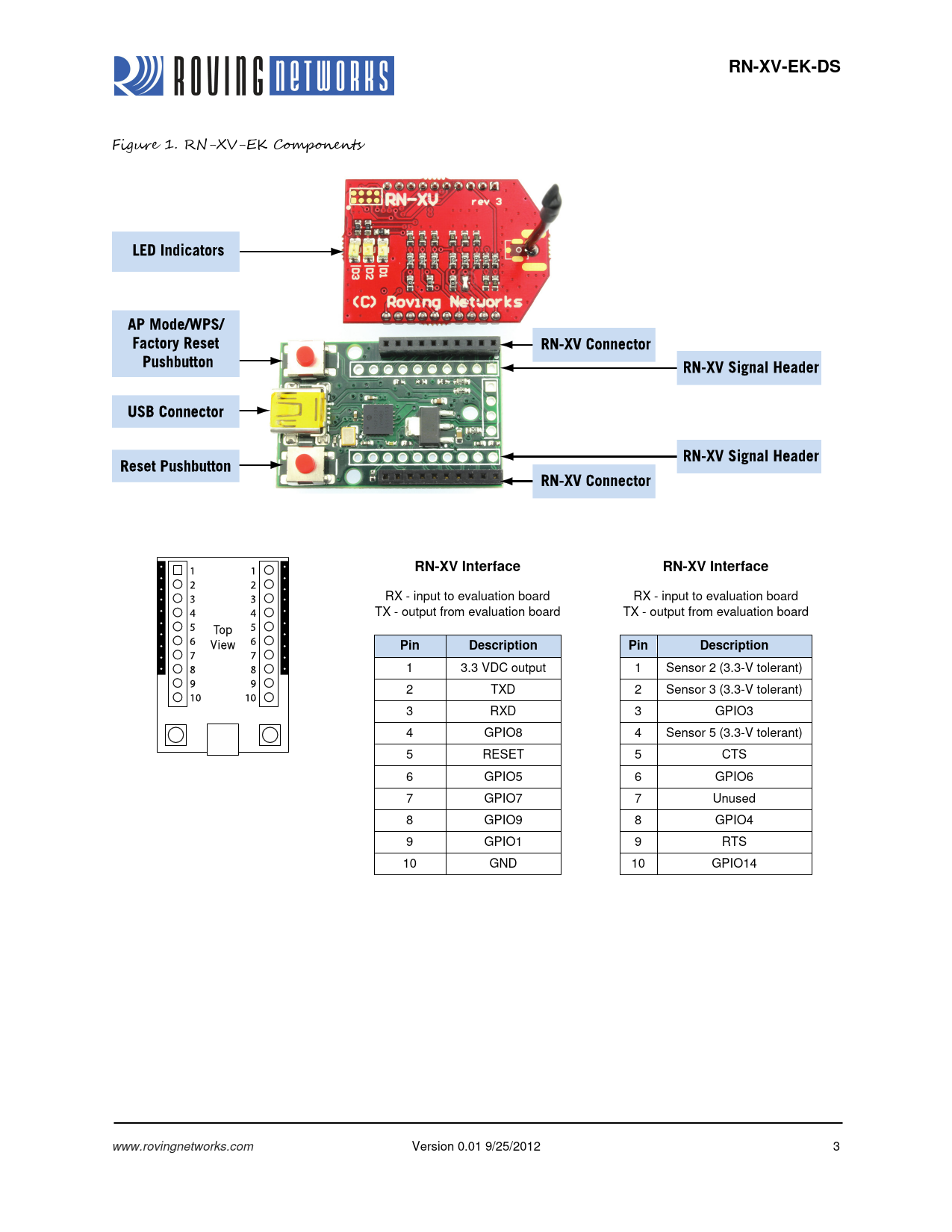

RN-XV-EK-DS. RN-XV Interface. Pin. Description
Línea de modelo para esta hoja de datos
Versión de texto del documento
RN-XV-EK-DS RN-XV Interface RN-XV Interface
RX - input to evaluation board RX - input to evaluation board TX - output from evaluation board TX - output from evaluation board
Pin Description Pin Description
1 3.3 VDC output 1 Sensor 2 (3.3-V tolerant) 2 TXD 2 Sensor 3 (3.3-V tolerant) 3 RXD 3 GPIO3 4 GPIO8 4 Sensor 5 (3.3-V tolerant) 5 RESET 5 CTS 6 GPIO5 6 GPIO6 7 GPIO7 7 Unused 8 GPIO9 8 GPIO4 9 GPIO1 9 RTS 10 GND 10 GPIO14 www.rovingnetworks.com Version 0.01 9/25/2012 3
RX - input to evaluation board RX - input to evaluation board TX - output from evaluation board TX - output from evaluation board
Pin Description Pin Description
1 3.3 VDC output 1 Sensor 2 (3.3-V tolerant) 2 TXD 2 Sensor 3 (3.3-V tolerant) 3 RXD 3 GPIO3 4 GPIO8 4 Sensor 5 (3.3-V tolerant) 5 RESET 5 CTS 6 GPIO5 6 GPIO6 7 GPIO7 7 Unused 8 GPIO9 8 GPIO4 9 GPIO1 9 RTS 10 GND 10 GPIO14 www.rovingnetworks.com Version 0.01 9/25/2012 3
