Datasheet TPD4162F (Toshiba) - 4
| Fabricante | Toshiba |
| Descripción | High Voltage Monolithic Silicon Power IC |
| Páginas / Página | 15 / 4 — TPD4162F. 7. Functional Description. 7.1.1. Timing Chart. Figure7.1.1 … |
| Formato / tamaño de archivo | PDF / 763 Kb |
| Idioma del documento | Inglés |

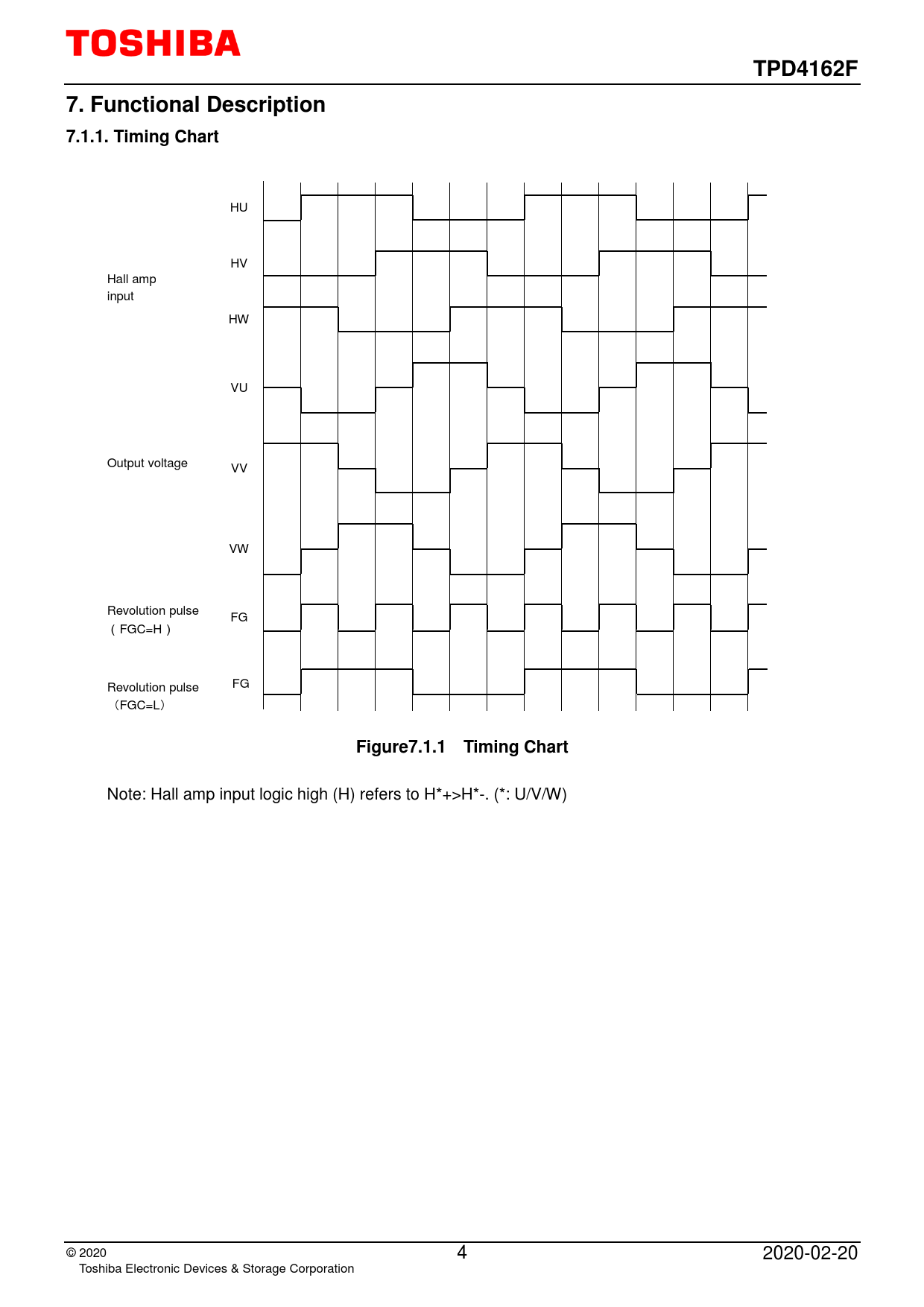

TPD4162F. 7. Functional Description. 7.1.1. Timing Chart. Figure7.1.1 Timing Chart
Línea de modelo para esta hoja de datos
Versión de texto del documento
TPD4162F 7. Functional Description 7.1.1. Timing Chart
HU HV Hall amp input HW VU Output vol t age VV VW Revolution pulse FG （FGC=H） Revolution pulse FG （FGC=L）
Figure7.1.1 Timing Chart
Note: Hall amp input logic high (H) refers to H*+>H*-. (*: U/V/W) © 2 020 4 2020-02-20 Toshiba Electronic Devices & Storage Corporation
HU HV Hall amp input HW VU Output vol t age VV VW Revolution pulse FG （FGC=H） Revolution pulse FG （FGC=L）
Figure7.1.1 Timing Chart
Note: Hall amp input logic high (H) refers to H*+>H*-. (*: U/V/W) © 2 020 4 2020-02-20 Toshiba Electronic Devices & Storage Corporation
