[AK9723AJ]. Table. 10.6. AC. Characteristics. of. the. INTN. pin. Unless. otherwise. specified,. AVDD. =. 2.7. ~. 3.6V,. Ta. =. -40. ~. 85ºC. Parameter. Symbol. Min. Typ
Línea de modelo para esta hoja de datos
Versión de texto del documento

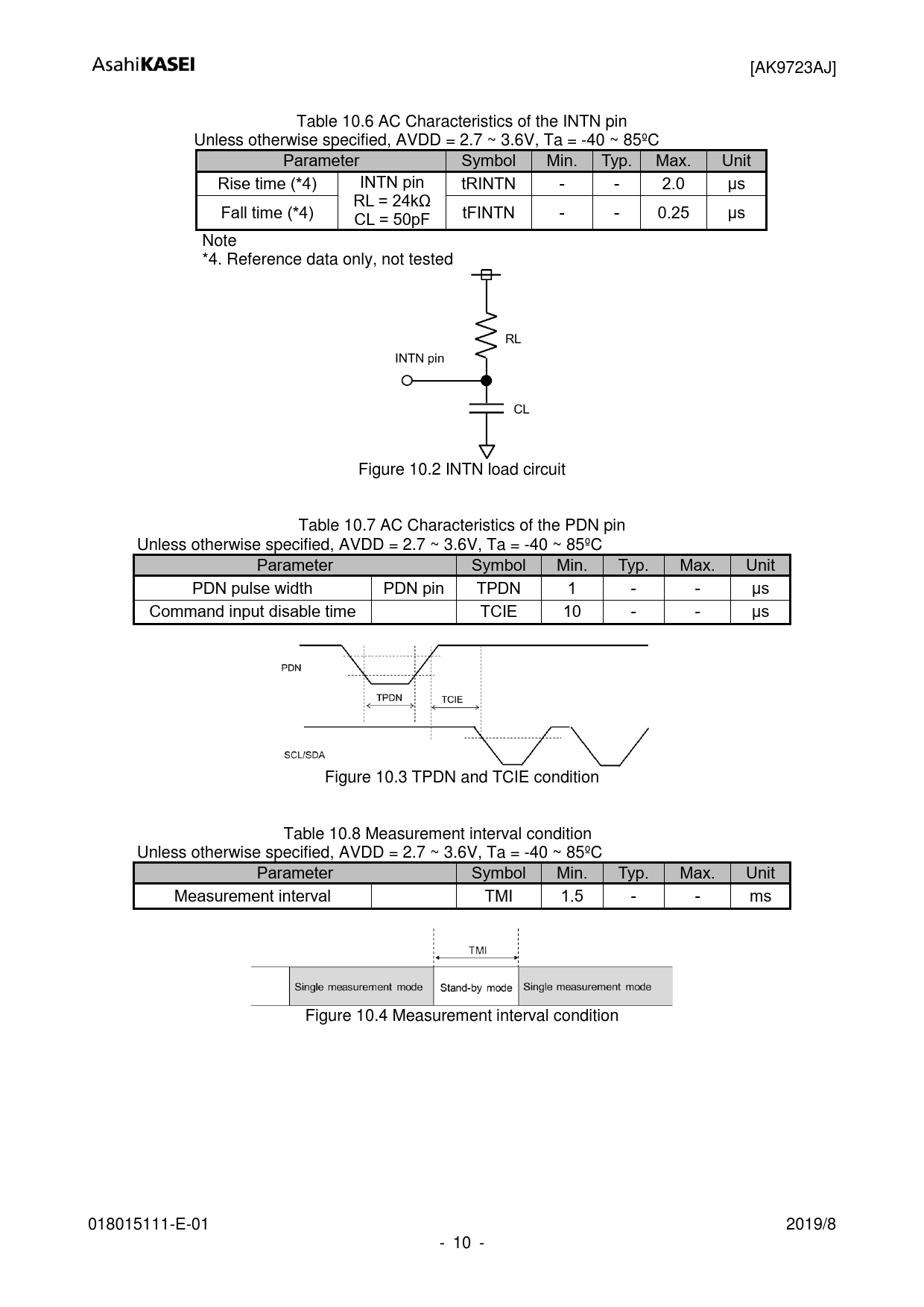

[AK9723AJ] Table 10.6 AC Characteristics of the INTN pin Unless otherwise specified, AVDD = 2.7 ~ 3.6V, Ta = -40 ~ 85ºC Parameter Symbol Min. Typ. Max. Unit Rise time (*4) INTN pin tRINTN - - 2.0 µs RL = 24kΩ Fal time (*4) CL = 50pF tFINTN - - 0.25 µs Note *4. Reference data only, not tested Figure 10.2 INTN load circuit Table 10.7 AC Characteristics of the PDN pin Unless otherwise specified, AVDD = 2.7 ~ 3.6V, Ta = -40 ~ 85ºC Parameter Symbol Min. Typ. Max. Unit PDN pulse width PDN pin TPDN 1 - - µs Command input disable time TCIE 10 - - µs Figure 10.3 TPDN and TCIE condition Table 10.8 Measurement interval condition Unless otherwise specified, AVDD = 2.7 ~ 3.6V, Ta = -40 ~ 85ºC Parameter Symbol Min. Typ. Max. Unit Measurement interval TMI 1.5 - - ms Figure 10.4 Measurement interval condition 018015111-E-01 2019/8 - 10 -
