IRLHM620PbF

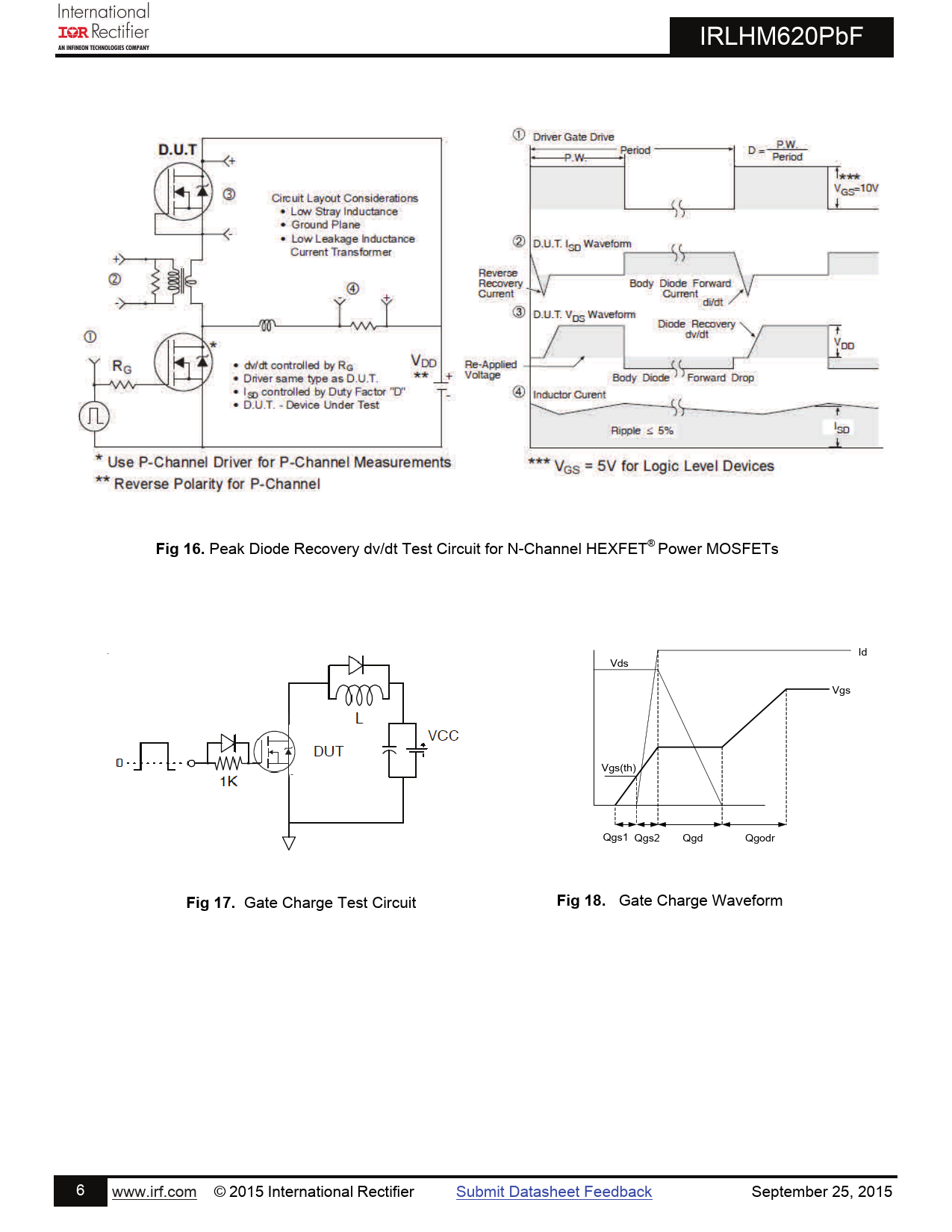

Fig 16.
Peak Diode Recovery dv/dt Test Circuit for N-Channel HEXFET® Power MOSFETs Id Vds Vgs Vgs(th) Qgs1 Qgs2 Qgd Qgodr
Fig 17.
Gate Charge Test Circuit
Fig 18.
Gate Charge Waveform 6 www.irf.com © 2015 International Rectifier Submit Datasheet Feedback September 25, 2015
