Datasheet SM4001-SM4007, SM513, SM516, SM518, SM2000 (Diotec) - 2
| Fabricante | Diotec |
| Descripción | Standard Recovery SMD Rectifier Diode |
| Páginas / Página | 2 / 2 — SM4001 . SM4007, SM513, SM516, SM518, SM2000 |
| Formato / tamaño de archivo | PDF / 153 Kb |
| Idioma del documento | Inglés |

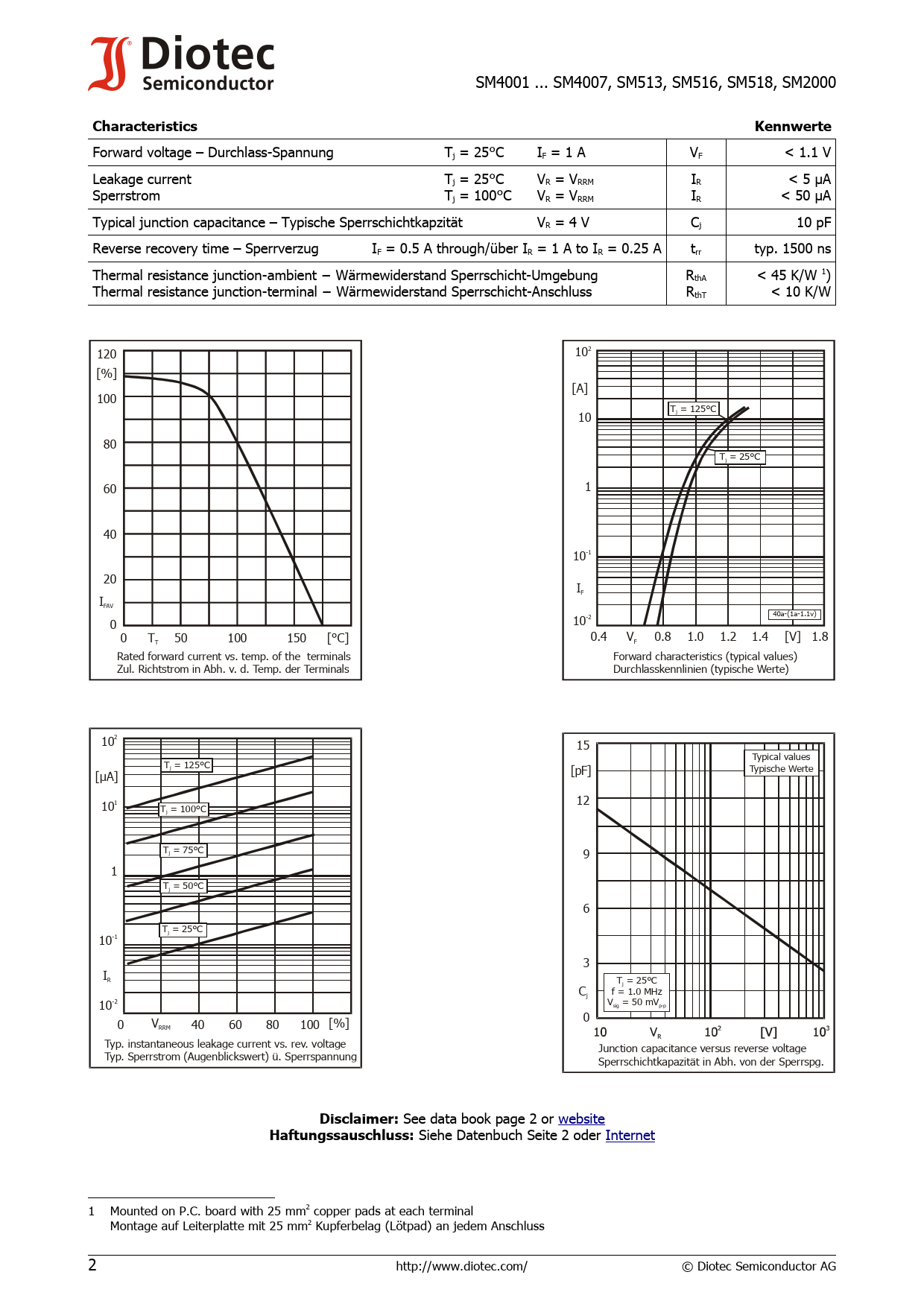

SM4001 . SM4007, SM513, SM516, SM518, SM2000
Línea de modelo para esta hoja de datos
Versión de texto del documento
SM4001 . SM4007, SM513, SM516, SM518, SM2000
Characteristics Kennwerte Forward voltage – Durchlass-Spannung Tj = 25°C IF = 1 A VF < 1.1 V Leakage current
Sperrstrom Tj = 25°C
Tj = 100°C VR = VRRM
VR = VRRM IR
IR < 5 µA
< 50 µA VR = 4 V Cj 10 pF trr typ. 1500 ns RthA
RthT < 45 K/W 1)
< 10 K/W Typical junction capacitance – Typische Sperrschichtkapzität
Reverse recovery time – Sperrverzug IF = 0.5 A through/über IR = 1 A to IR = 0.25 A Thermal resistance junction-ambient − Wärmewiderstand Sperrschicht-Umgebung
Thermal resistance junction-terminal − Wärmewiderstand Sperrschicht-Anschluss 102 120
[%] [A] 100 Tj = 125°C 10
80 Tj = 25°C 1 60 40
10-1
20 IF IFAV
0 0 TT 100 50 150 10-2
0.4 [°C] Rated forward current vs. temp. of the terminals
Zul. Richtstrom in Abh. v. d. Temp. der Terminals 40a-(1a-1.1v) VF 0.8 102 15 [µA]
101 1.0 1.2 1.4 [V] 1.8 Forward characteristics (typical values)
Durchlasskennlinien (typische Werte) Tj = 125°C Typical values
Typische Werte [pF]
12 Tj = 100°C Tj = 75°C 9 1
Tj = 50°C 6
10-1 Tj = 25°C 3 IR Cj -2 10 0 VRRM 40 60 80 Tj = 25°C
f = 1.0 MHz
Vsig = 50 mVp-p 0 100 [%] Typ. instantaneous leakage current vs. rev. voltage
Typ. Sperrstrom (Augenblickswert) ü. Sperrspannung Junction capacitance versus reverse voltage
Sperrschichtkapazität in Abh. von der Sperrspg. Disclaimer: See data book page 2 or website
Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet 1 2 Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluss
http://www.diotec.com/ © Diotec Semiconductor AG
