Datasheet DF2B6M4ASL (Toshiba) - 7
| Fabricante | Toshiba |
| Descripción | ESD Protection Diodes Silicon Epitaxial Planar |
| Páginas / Página | 9 / 7 — DF2B6M4ASL. 10. Internal. Circuit. (Note). 1:. Pin. 1. 2:. Pin. 2. Note:. … |
| Formato / tamaño de archivo | PDF / 364 Kb |
| Idioma del documento | Inglés |
DF2B6M4ASL. 10. Internal. Circuit. (Note). 1:. Pin. 1. 2:. Pin. 2. Note:. Connect. Pin. 2. to. GND. when. using. Pin. 1. for. I/O. Connect. Pin. 1. to. GND. when. using. Pin. 2. for
Línea de modelo para esta hoja de datos
Versión de texto del documento

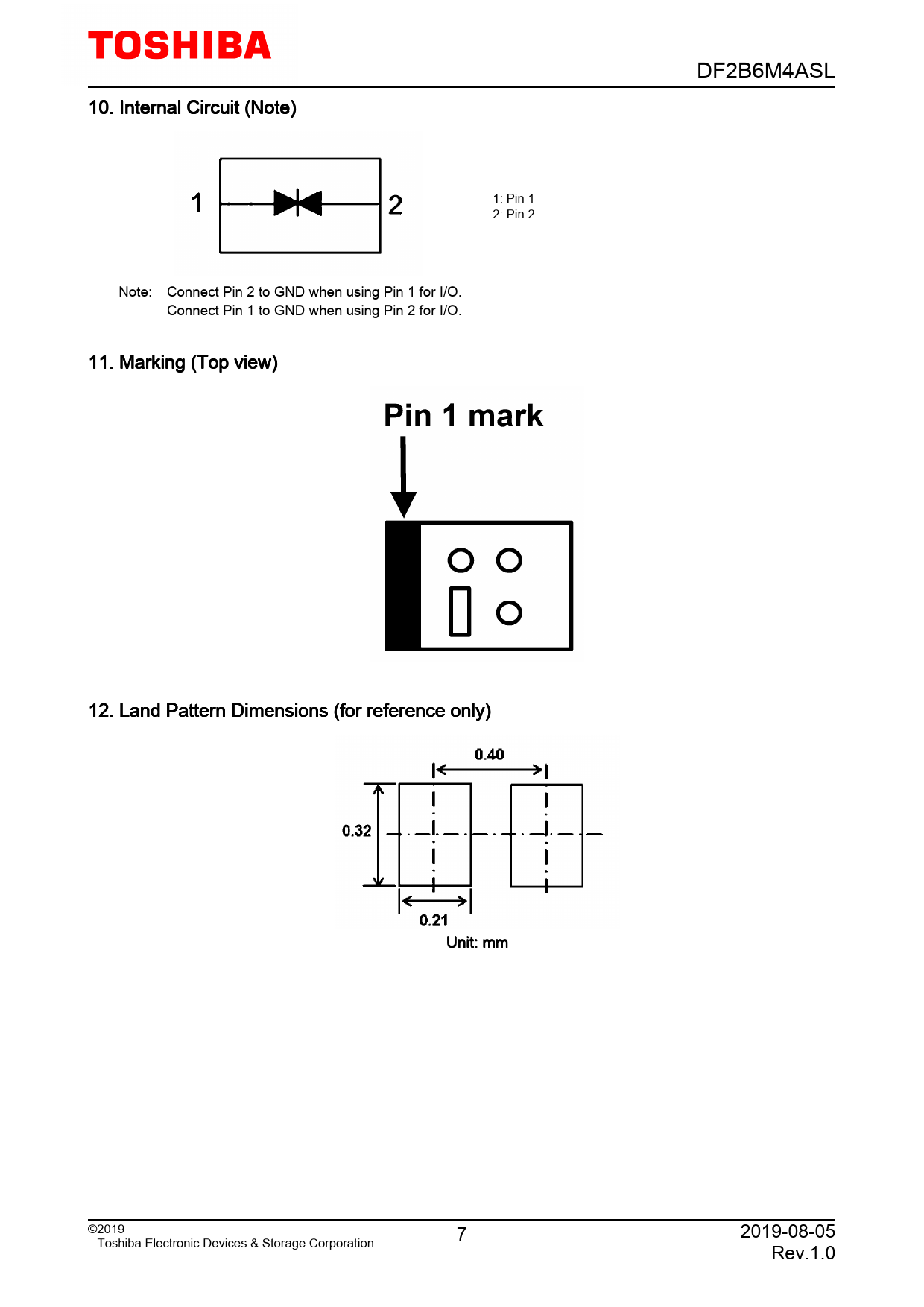

DF2B6M4ASL 10. Internal Circuit (Note) 1: Pin 1 2: Pin 2 Note: Connect Pin 2 to GND when using Pin 1 for I/O. Connect Pin 1 to GND when using Pin 2 for I/O. 11. Marking (Top view) 12. Land Pattern Dimensions (for reference only) Unit: mm ©2019 7 2019-08-05 Toshiba Electronic Devices & Storage Corporation Rev.1.0
