Datasheet LTC1151 (Analog Devices) - 6
| Fabricante | Analog Devices |
| Descripción | Dual ±15V Zero-Drift Operational Amplifier |
| Páginas / Página | 12 / 6 — TEST CIRCUITS. Offset Voltage Test Circuit. DC-10Hz Noise Test Circuit |
| Formato / tamaño de archivo | PDF / 190 Kb |
| Idioma del documento | Inglés |

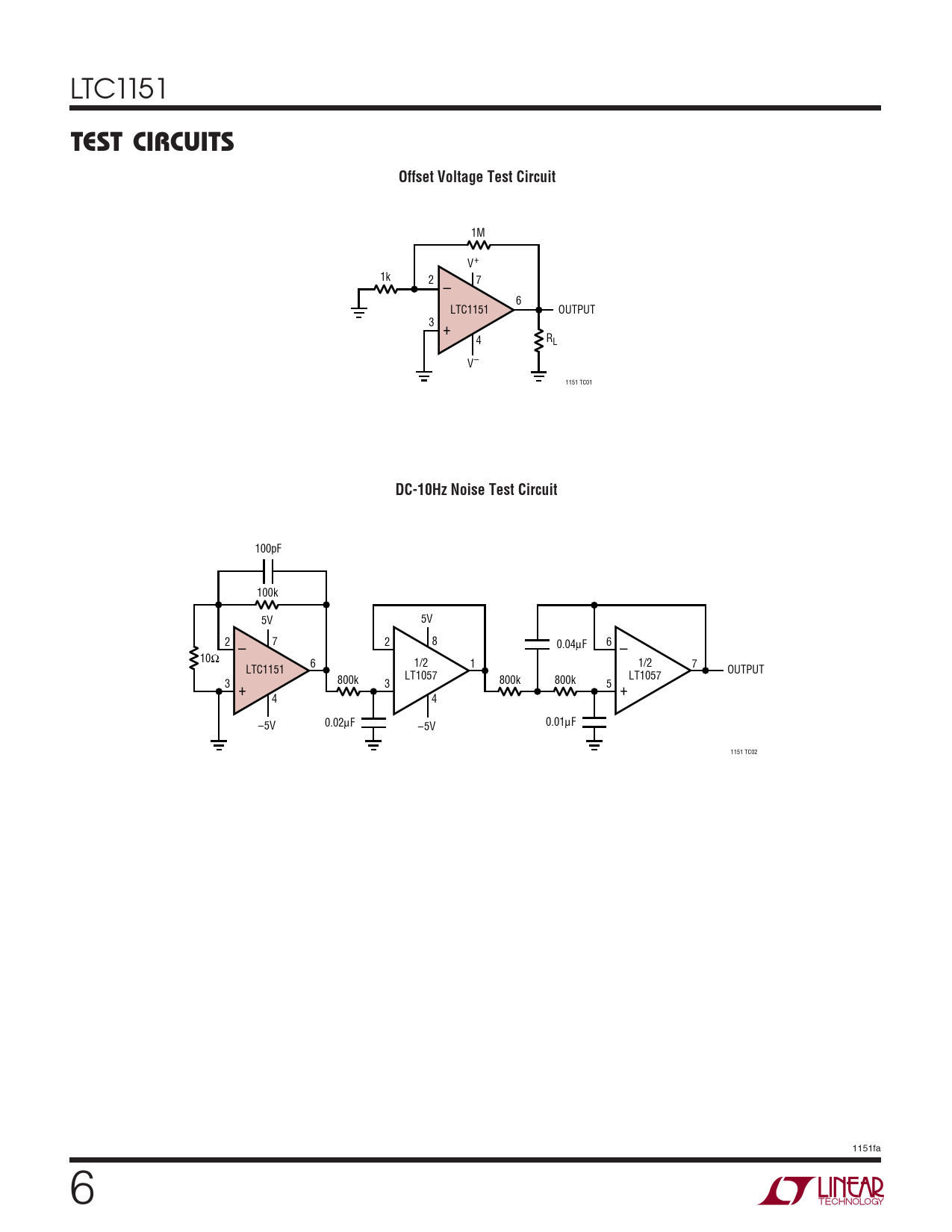

TEST CIRCUITS. Offset Voltage Test Circuit. DC-10Hz Noise Test Circuit
Línea de modelo para esta hoja de datos
Versión de texto del documento
LTC1151
TEST CIRCUITS Offset Voltage Test Circuit
1M V+ 1k 2 7 – 6 LTC1151 OUTPUT 3 + 4 RL V– 1151 TC01
DC-10Hz Noise Test Circuit
100pF 100k 5V 5V 2 7 8 – 2 6 – 0.04µF – 10Ω 6 1/2 1 1/2 7 LTC1151 OUTPUT LT1057 LT1057 3 800k 800k 800k + 3 5 + + 4 4 –5V 0.02µF 0.01µF –5V 1151 TC02 1151fa 6
