AD9200. Parameter. Symbol. Min. Typ. Max. Units. Condition. REFTS. 10k. REFTF. 4.2k. REFBS. REFBF. 0.4. VDD. MODE

AD9200 Parameter Symbol Min Typ Max Units Condition REFTS 10k REFTF 4.2k REFBS REFBF 0.4 VDD MODE

Línea de modelo para esta hoja de datos

Versión de texto del documento

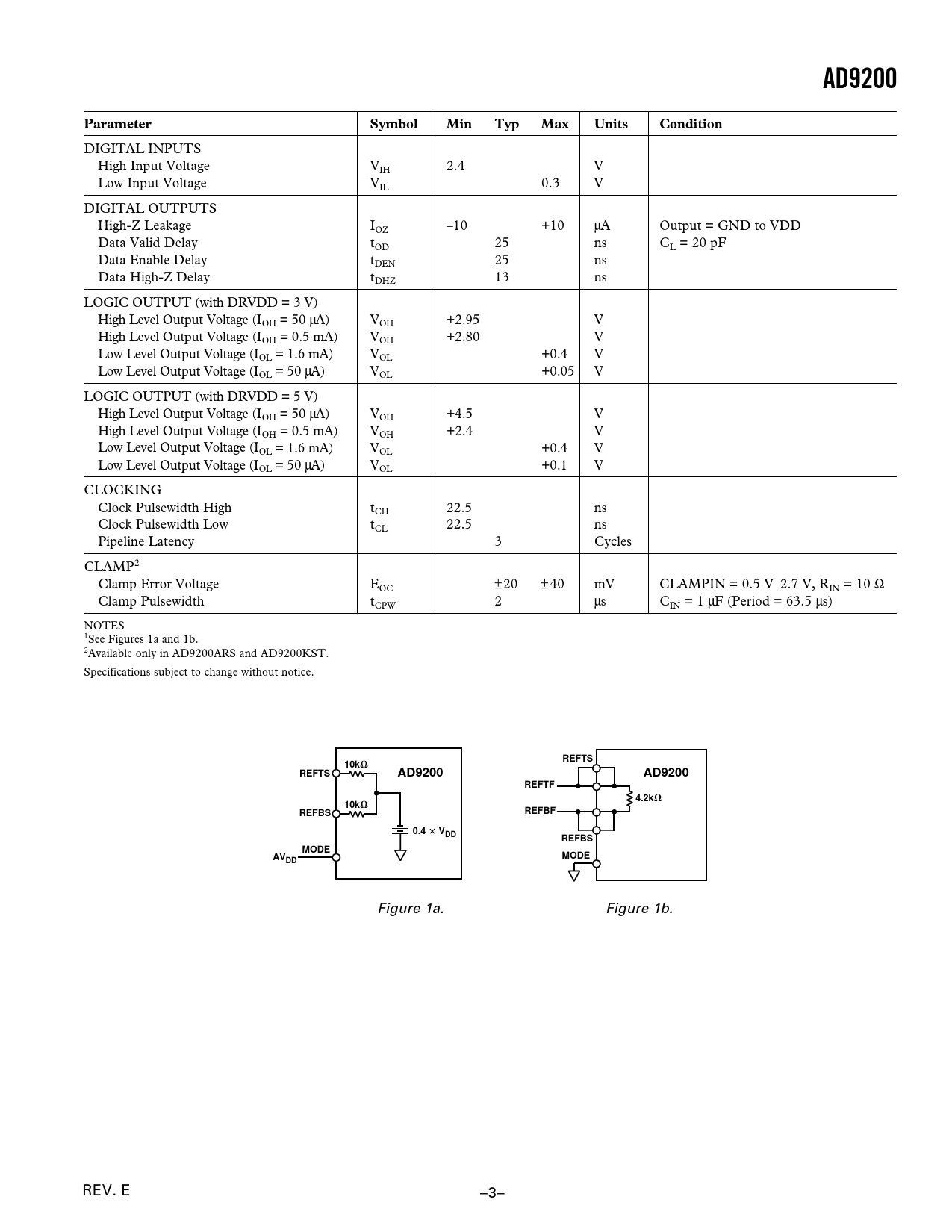

AD9200 Parameter Symbol Min Typ Max Units Condition
DIGITAL INPUTS High Input Voltage VIH 2.4 V Low Input Voltage VIL 0.3 V DIGITAL OUTPUTS High-Z Leakage IOZ –10 +10 µA Output = GND to VDD Data Valid Delay tOD 25 ns CL = 20 pF Data Enable Delay tDEN 25 ns Data High-Z Delay tDHZ 13 ns LOGIC OUTPUT (with DRVDD = 3 V) High Level Output Voltage (IOH = 50 µA) VOH +2.95 V High Level Output Voltage (IOH = 0.5 mA) VOH +2.80 V Low Level Output Voltage (IOL = 1.6 mA) VOL +0.4 V Low Level Output Voltage (IOL = 50 µA) VOL +0.05 V LOGIC OUTPUT (with DRVDD = 5 V) High Level Output Voltage (IOH = 50 µA) VOH +4.5 V High Level Output Voltage (IOH = 0.5 mA) VOH +2.4 V Low Level Output Voltage (IOL = 1.6 mA) VOL +0.4 V Low Level Output Voltage (IOL = 50 µA) VOL +0.1 V CLOCKING Clock Pulsewidth High tCH 22.5 ns Clock Pulsewidth Low tCL 22.5 ns Pipeline Latency 3 Cycles CLAMP2 Clamp Error Voltage E ± OC 20 ±40 mV CLAMPIN = 0.5 V–2.7 V, RIN = 10 Ω Clamp Pulsewidth tCPW 2 µs CIN = 1 µF (Period = 63.5 µs) NOTES 1See Figures 1a and 1b. 2Available only in AD9200ARS and AD9200KST. Specifications subject to change without notice.
REFTS 10k
V
REFTS AD9200 AD9200 REFTF 4.2k
V
10k
V
REFBS REFBF 0.4
3
VDD REFBS MODE AV MODE DD
Figure 1a. Figure 1b. REV. E –3–
