Datasheet AD1555, AD1556 (Analog Devices) - 6
| Fabricante | Analog Devices |
| Descripción | Digital Filter/Decimator for 24-Bit Sigma-Delta A/D Converter |
| Páginas / Página | 24 / 6 — AD1555/AD1556. CLKIN. SYNC. MCLK. (FS). MDATA. DATA VALID. TDATA. VALID. … |
| Revisión | B |
| Formato / tamaño de archivo | PDF / 440 Kb |
| Idioma del documento | Inglés |
AD1555/AD1556. CLKIN. SYNC. MCLK. (FS). MDATA. DATA VALID. TDATA. VALID. t11. t10. RESET. t13. t12. DRDY. t14. ERROR
Línea de modelo para esta hoja de datos
Versión de texto del documento
AD1555/AD1556 CLKIN t2 t1 SYNC t3 t4 t5 MCLK (FS) MDATA DATA VALID DATA VALID t6 t7 t8 t9 TDATA VALID VALID

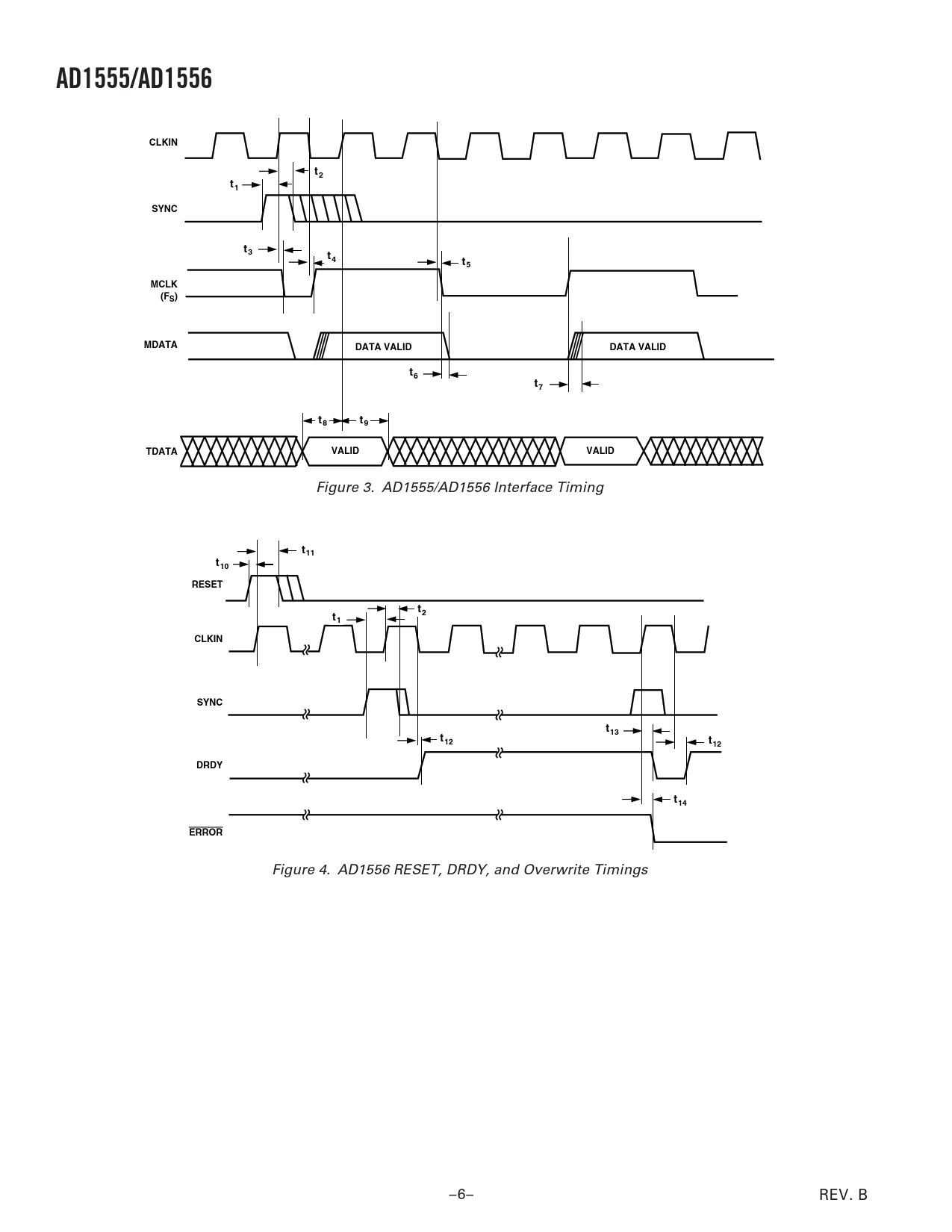

Figure 3. AD1555/AD1556 Interface Timing
t11 t10 RESET t t 2 1 CLKIN SYNC t13 t12 t12 DRDY t14 ERROR
Figure 4. AD1556 RESET, DRDY, and Overwrite Timings –6– REV. B
